PoE란 무엇인가?

POE(Power Over Ethernet)

• 전력송신기술 자체를 일컬으며, 구성요소로는 PSE 와 PD 로 나뉜다.
• Cat 5 트위스트 페어 케이블을 사용하여 이더넷을 통해 장치에 전원 및 데이터를 전송할 수 있는 기술이다.
• 이더넷 케이블 구조를 변경할 필요 없이 작동할 수 있어 케이블 구성에 드는 시간과 비용을 절약할 수 있다.
• 원격 전원 켜기/끄기 기능, 단락 보호, 과전압/저전압 보호 및 과전류 보호 기능을 갖추고 있다

PoE 국제 표준은 IEEE 802.3af / 802.3at / 802.3bt 로 나뉜다. 아래와 같이 전력량에 따라 4가지 Type 으로 나뉘며 사용하는 어플리케이션에 맞춰 선택하여 사용하면 된다.

PSE(Power Sourcing Equipment)

• 이더넷 케이블에 전원을 공급하고 전원 관리를 한다.

전력 송신 방법에 따라 Endspan 과 Midspan 두 가지 종류로 나뉜다. 보통은 한 가지만 지원하는 PSE 기기들이 많으며, 두 가지 모두 지원하는 PSE 는 거의 없을뿐더러 가격도 비싸다.

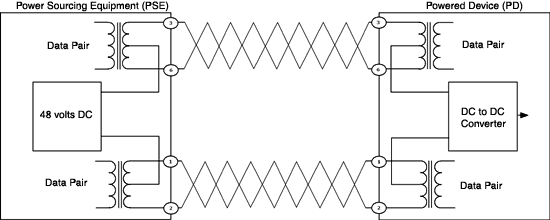

Endspan PSE (Mode A)

• 통신라인으로 전력을 실어주는 방법이다. PSE 의 CT 에 전력을 실어주어 PD 의 CT 으로 전력을 받는다.
• 단점으로는 상대적으로 구현이 복잡하며, 통신라인에 전원을 실어주다보니 전원노이즈에 취약할 수 있다.
• 장점으로는 1000Mbit 에서도 사용될 수 있다는 것이며, Mode B 와 합쳐 더 높은 전력송신규격을 만족시킬 수 있다.

Endspan PSE (Mode A)

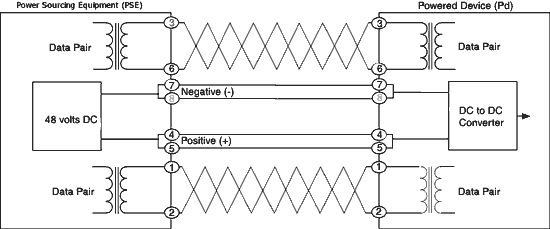

Midspan PSE (Mode B)

• 802.3af 표준에서는 2개의 Pair(1,2 / 3,6) 만을 데이터 전송에 사용하므로, 데이터 전송에 사용되지 않는 4,5 / 7,8 번 와이어를 통해 전력을 전달하는 방법이다.
• 일반적으로 802.3af 표준만을 지원하는 10/100Mbps 장비에서 사용된다.
• 구현이 단순하며, 비용이 저렴하다.
• 안정성이 있다.

Midspan PSE (Mode B)

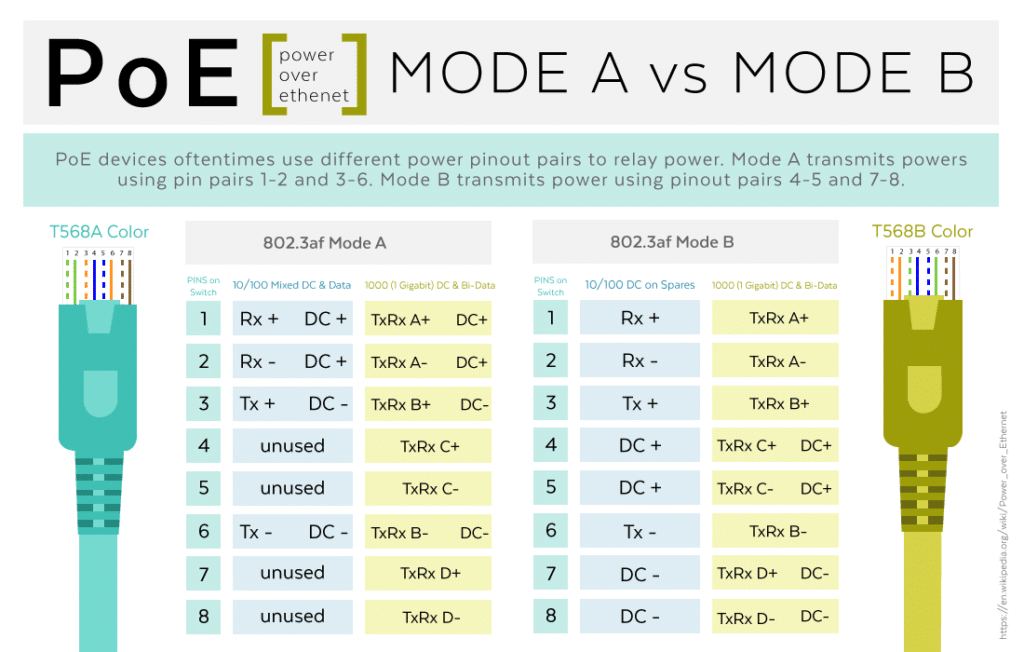

Endspan vs Midspan

쓰는 라인이 다르다보니 Cable 도 나뉘어 있다.

T568A 와 T568B 로 나뉘고 있으며, 실제 실험 결과 맞는 Cable 을 사용해야만 PoE가 정상동작했다.

<출처 : VERSA Technology : https://www.versatek.com/what-is-power-over-ethernet/>

PD(Power Device)

• 전력을 받아 사용하는 장비이다. IP 전화, IP 카메라, PDA 등이 있다.
