W5500 Ethernet PoE 모듈

Platypus의 PP-W5500-POE 모듈을 소개합니다.

모습은 아래와 같습니다. 생각보다 아주 작은 크기의 모듈입니다.

요즘 PoE 모듈이 시장에 굉장히 많습니다. 하지만 성능면에서 신뢰할 수 있는가는 다른 문제입니다.
여러 모듈들을 사용해보시면 알겠지만, 발열문제가 굉장히 많습니다.



이 모듈을 사용하면 원하시는 MCU에 Ethernet을 장착함과 동시에 PoE기능도 추가할 수 있습니다.



주요기능

• IEEE 802.3af 규격 완벽 준수
• Mode A (Endspan), Mode B (Midspan) 지원
• 넓은 입력 전압 범위: 40V DC ~ 60V DC
• 회로 보호 기능 내장: 과전압(OV), 과전류(OC) 보호
• 높은 DC/DC 변환 효율로 발열 최소화 및 안정적인 전원 공급
• 2kVrms 절연 레벨로 산업 환경에서도 안정적 작동
• 강화된 서지 보호 기능 탑재
• 이중 브리지 정류 회로 내장 (2채널 브리지 정류기)

당연히 Mode A, Mode B 모두 동작합니다.
특히 PoE 모듈중에서 Isolation 되어있지 않은 모듈들이 간혹 있는데, 그런 모듈들을 사용하는 것은 굉장히 위험합니다.

해당 PoE 모듈은 Isolation이 잘 되어있는 모듈로써, DC-DC 회로는 Flyback 회로를 이용했습니다.



또한, 400kHz의 높은 Switching Freq로 다른 PoE 모듈들보다 안정성에 힘을 실은 제품입니다.

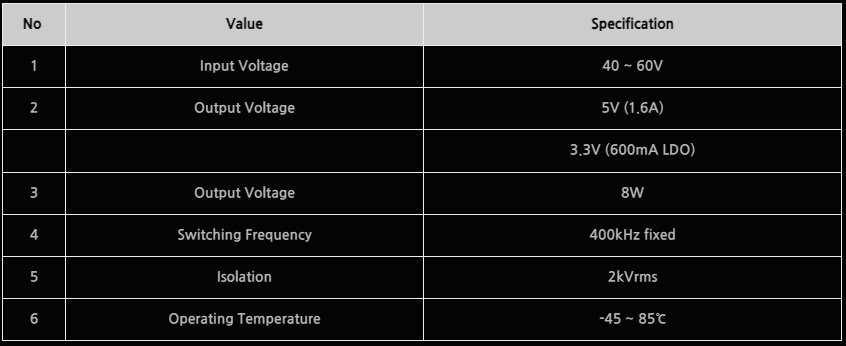

출력은 8W까지 출력이 가능하며, Operation Temp는 industrial Temp입니다.



W5500

장착되어 있는 Ethernet Chip은 WIZnet의 Chip인 W5500입니다. MCU가 Ethernet을 SPI를 통해 쉽게 할 수 있도록 해주는 Chip입니다.

• 하드웨어 기반 인터넷 프로토콜 지원 : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• 최대 8개의 독립된 하드웨어 소켓(SOCKET) 동시 지원
• 32KB 내장 메모리 (TX/RX 버퍼용)
• 고속 SPI 인터페이스 지원 (SPI 모드 0, 3)

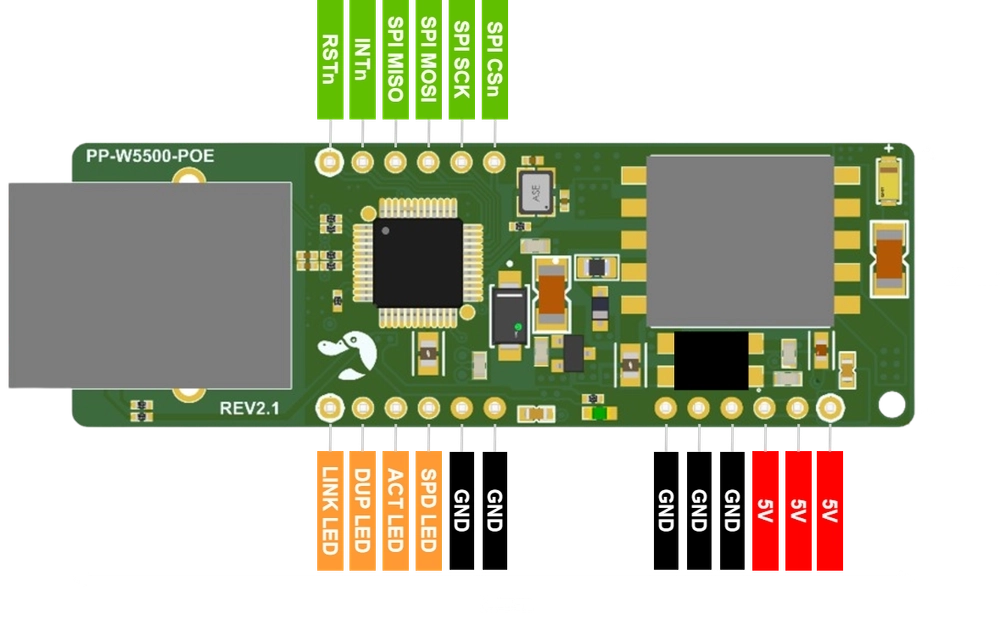

인터페이스

인터페이스는 위와 같습니다. SPI Pin으로 W5500을 컨트롤하면 됩니다. 5V, GND를 통해선 PoE를 통해 8W출력의 전원입력을 받을 수 있습니다.
LED는 각각 상태를 나타냅니다. 4가지의 상태를 표시할 수 있으며, 보통은 LINK, ACT정도만 사용합니다. 사용하지 않으셔도 무방합니다.

RSTn는 Reset Pin이며 W5500을 Reset 시킬 수 있는 Pin입니다.

INTn은 Interrupt pin이며, 출력핀입니다. 사용하실일이 없으면 설계하지 않으셔도 무방합니다.



자세한 설명은 아래 링크를 참고하시면 되겠습니다. 감사합니다.

https://kr.us-platypus.com/?idx=45
