장착형 Ethernet UART 변환기/converter 추천

소개

Platypus의 PP-Ethernet-UART-MINI 입니다.

Ethernet TCP/IP ↔ UART TTL 변환 모듈입니다.

보시는 것과 같이 장착형입니다.

위아래 모습은 이렇습니다. 바텀에 있는 IC가 모든 변환 과정을 진행해줍니다.

주요 특징

• UART ↔ 이더넷 간 양방향 프로토콜 변환
• Modbus TCP 및 Modbus RTU/ASCII 프로토콜 변환 지원
• 10/100Mbps 이더넷 및 최대 921kbps UART 속도 지원
• 장치 검색 시 비밀번호 보호 기능 제공
• UART AT Command로 모듈 셋팅 지원
• 전용 Configuration Tool을 통한 모듈 셋팅 지원
• 웹 기반 설정 툴 지원으로 간편한 웹 환경 설정
• 산업용 동작 온도 범위: -40 ~ 85°C
• ESD 보호 회로 내장으로 안정성 향상
• 고유 MAC 주소 내장

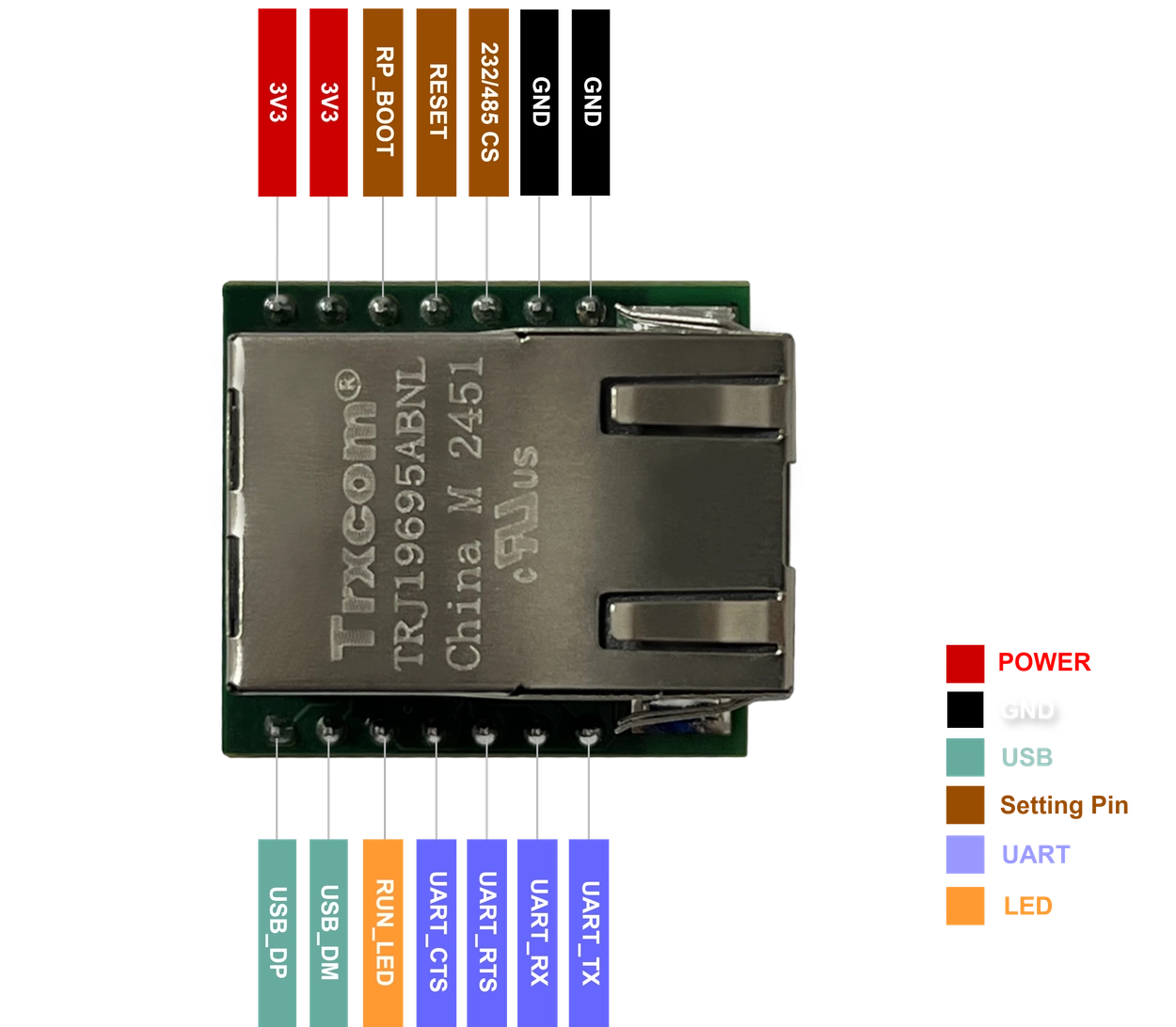

인터페이스

USB나 RP BOOT는 Floating으로 설계하셔도 무방합니다. 초기 FW업로드 용입니다.

실제 출고된 제품은 Ethernet으로 FW업로드가 가능하므로 따로 고려하지 않으셔도 됩니다.



모듈제어방법

이 모듈은 별도의 설치 프로그램 없이 간편하게 제어할 수 있습니다.

직렬 통신(UART) 또는 이더넷(Ethernet)을 통해 손쉽게 설정할 수 있습니다.



- 이더넷 ↔ TCP 연결을 통한 전용 설정 툴(Configuration Tool) 제공

- 직렬 통신을 통한 AT 명령어(AT Command) 기반 설정 지원



복잡한 설정 없이 다양한 환경에서 유연하게 제어가 가능합니다.

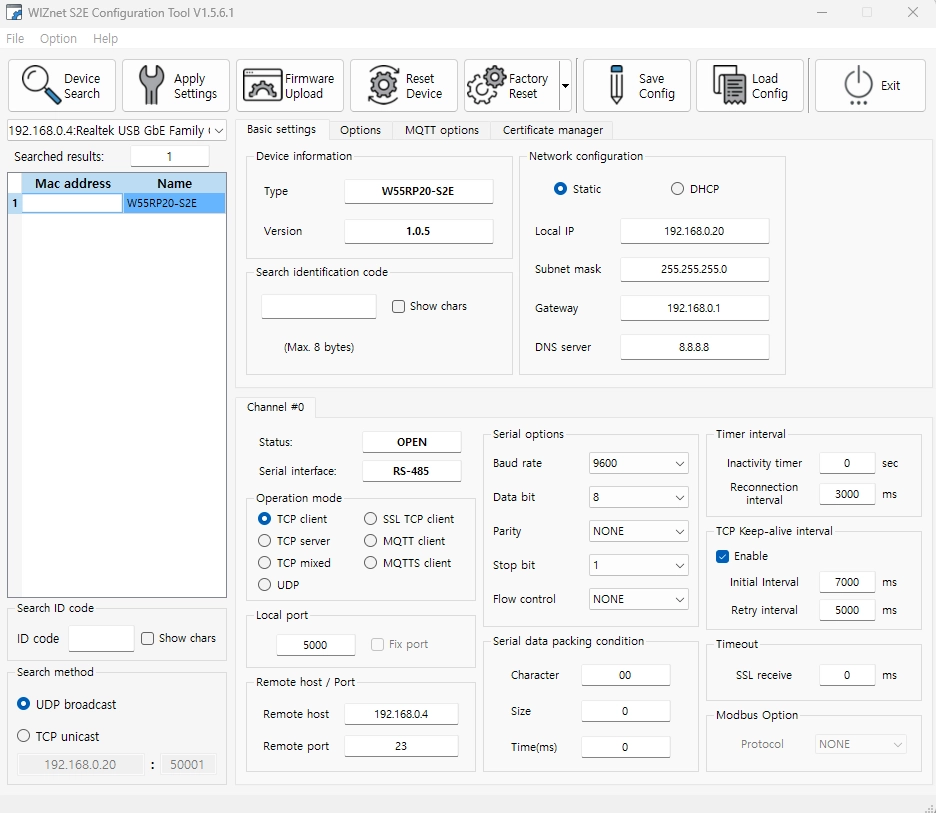

아래 이미지는 제공되는 IP 셋팅 툴인 Configuration Tool의 UI모습입니다.



자세한 내용은 홈페이지와 User Manual 참고 부탁드립니다. (홈페이지 화면에서 다운 가능합니다.)

https://kr.us-platypus.com/?idx=38

PP-Ethernet-UART-MINI : PLATYPUS
