Ethernet RS-232 변환기/converter 추천

소개

Platypus의 PP-Ethernet-RS232 입니다.

Ethernet TCP/IP ↔ RS-232 변환 모듈입니다.

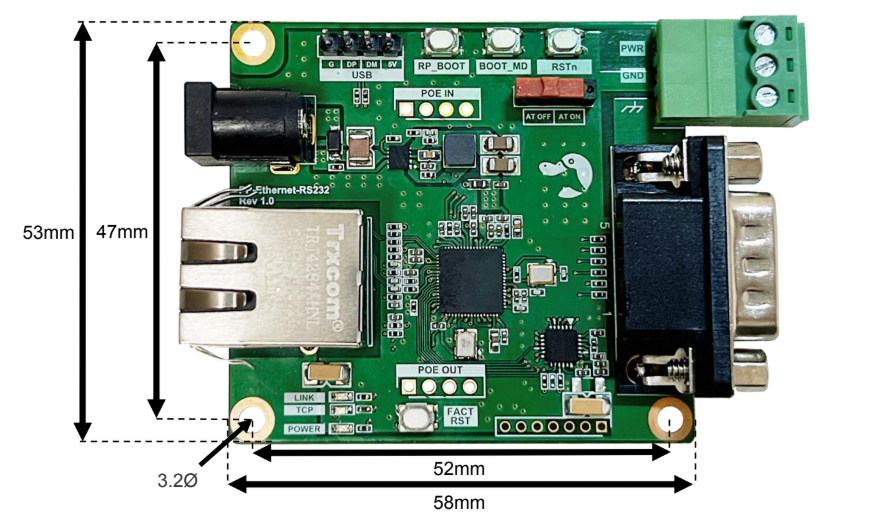

크기는 58mm x 53mm정도로 굉장히 작습니다.

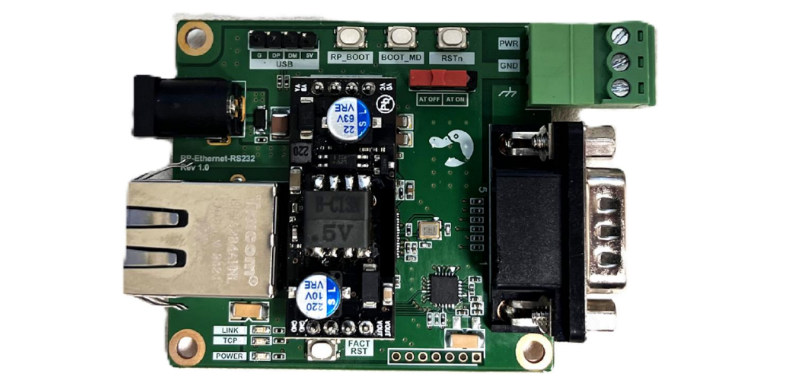

또한 PoE 모듈을 장착하여 PoE기능도 사용할 수 있습니다.



주요특징

• RS-232 ↔ Ethernet 프로토콜 변환 지원
• 다양한 전원인가 옵션 : DC-Jack , Terminal
• 넓은 전원입력 범위 :5 ~36V
• 낮은 전력소비량 : 최대 1W 미만
• OV, OC 보호회로 설계
• 10/100Mbps 이더넷 및 최대 921kbps 시리얼 통신 속도 지원
• 상태 표시 핀 제공: Power 상태 / PHY 링크 상태 / TCP 연결 상태 확인 가능
• MQTT(s), Modbus, SSL 프로토콜 지원
• PoE 선택적 지원: PoE 모듈 장착 시 PoE 전원 사용 가능
• USB 및 SWD 디버깅 지원: 펌웨어 업로드 및 개발 편의성 향상
• 다양한 Setting 방법 제공
   - Ethernet : 제공되는 Tool을 통해 모듈 설정 가능
                    :  Web 으로 모듈 설정 가능
   - Serial : RS-232 포트로 AT-Command 이용하여 모듈 설정 가능

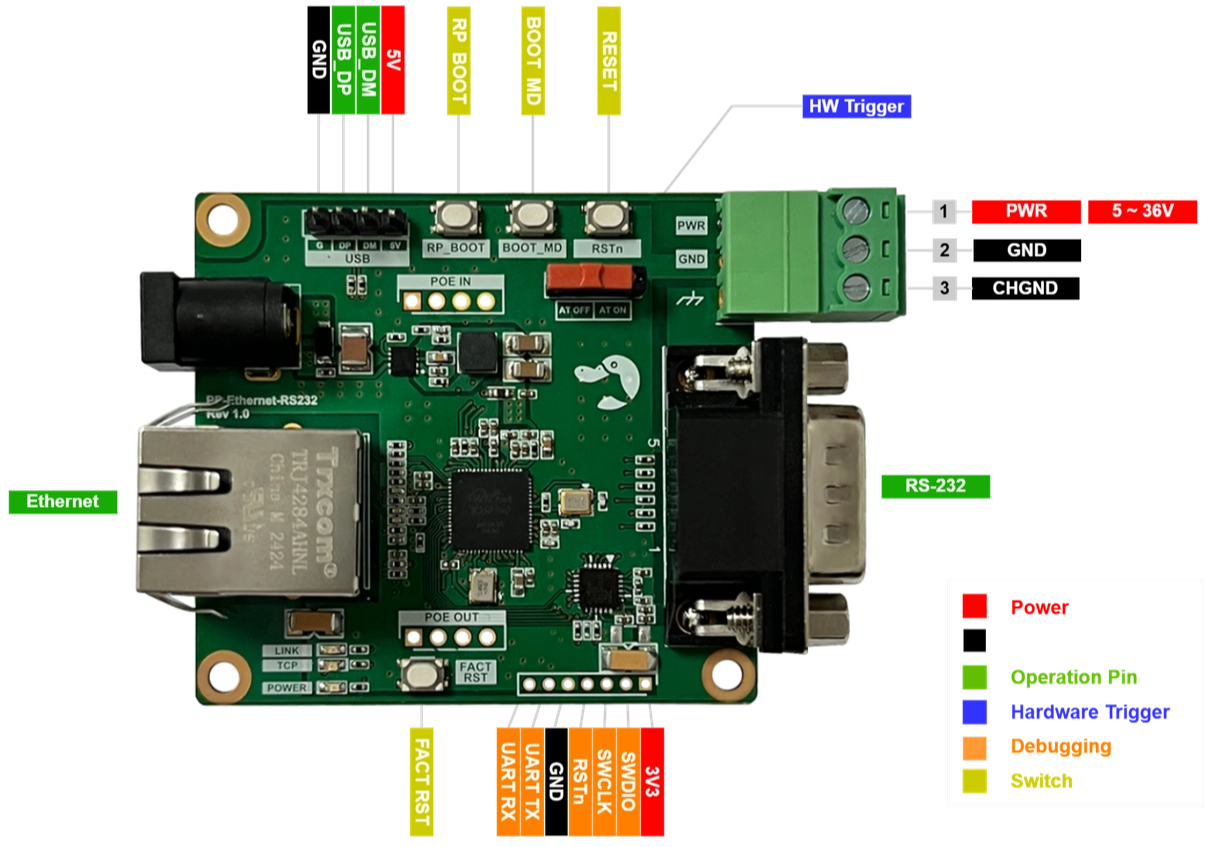

인터페이스

특별히 사용자가 해야할 것은 없습니다. 그저 Ethernet 케이블과 RS-232 선을 연결해준 뒤, 제공되는 Configuration Tool로 IP등의 셋팅을 하고 사용하면 됩니다.

UART나 SWD 같은 Pin들이 나와있지만, 디버깅용이기 때문에 사용하지 않으셔도 무방합니다.



모듈제어방법

이 모듈은 별도의 설치 프로그램 없이 간편하게 제어할 수 있습니다.

직렬 통신(RS-232) 또는 이더넷(Ethernet)을 통해 손쉽게 설정할 수 있습니다.



- 이더넷 ↔ TCP 연결을 통한 전용 설정 툴(Configuration Tool) 제공

- 직렬 통신을 통한 AT 명령어(AT Command) 기반 설정 지원



복잡한 설정 없이 다양한 환경에서 유연하게 제어가 가능합니다.

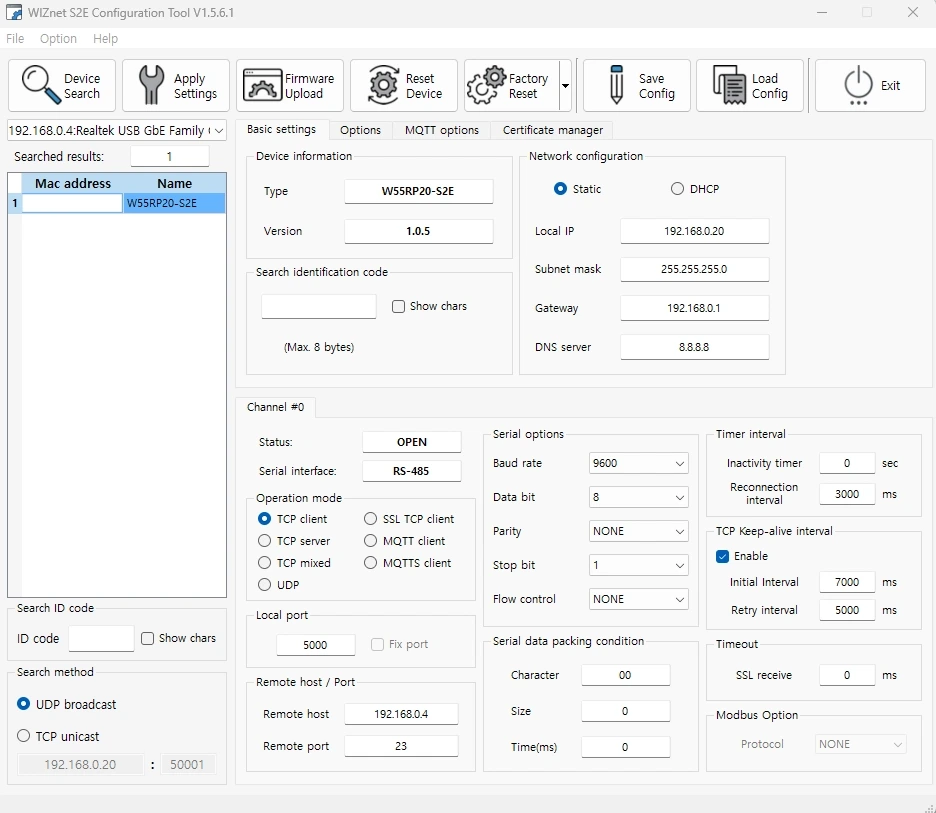

아래 이미지는 제공되는 IP 셋팅 툴인 Configuration Tool의 UI모습입니다.



자세한 내용은 홈페이지와 User Manual 참고 부탁드립니다. (홈페이지 화면에서 다운 가능합니다.)

https://kr.us-platypus.com/?idx=41

PP-Ethernet-RS232 : PLATYPUS
