간단하게 Ethernet과 PoE를 사용할 수 있는 모듈 소개

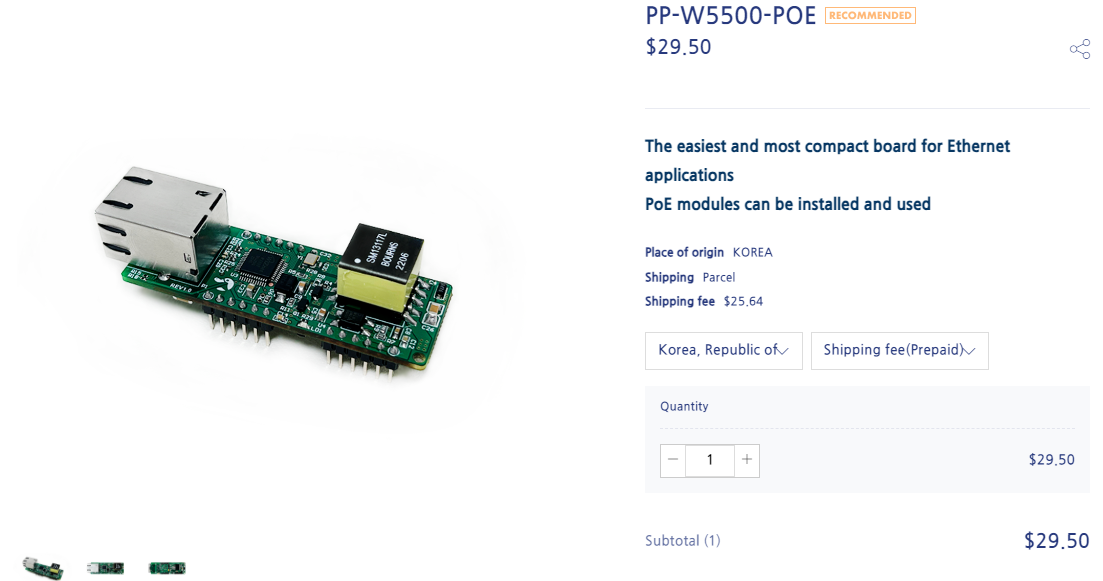

Platypus 사의 PoE 모듈



요즘 저렴하고 튼튼한 PoE 모듈이 시중에 많이 있다.

게다가 가격까지 저렴한 모듈도 중국시장엔 어마어마하게 많다.



 하지만 Ethernet 칩과 PoE가 결합되어 있는 제품은 그렇게 많지않고, 온도, 통신, EMC 등 여러가지 문제들이 많이 발생한다. 보통의 PoE의 PD는 Flyback 회로로 설계되어 있는데, 스위칭 회로이기때문에 열, 노이즈, EMI방사 등의 문제가 있을 수 있기 때문이다.

 이 모듈은 그런 것들을 잘 잡아놓은 듯 하다. 스펙은 아래와 같다.



최대 출력은 8W라 IEEE802.3af에 속한다. (802.3AT라고 해놓곤 스펙이 15W 미만인 이상한 모듈들이 참 많다.)

Mode A, B를 모두 지원하고, PSE전압은 40~60V로 아주 와이드하게 동작한다.

OV, OC 보호회로가 있어서 불량 PSE에 접촉했을 때 문제가 생기는 것을 막아준다.



PoE Isolation은 되어 있고(Flyback이니 당연) , Ethernet Isolation은 2kV로 절연되어 있다. (2kV이상이 들어와도 통신만 잠시 끊길뿐 정상동작함)



그리고 DPA423 이란 Power integrations 라는 회사의 스위칭 칩을 사용했는데, 해당 칩이 튼튼하긴하지만 EMI 방사이슈가 있었다. 하지만 체크해보니 전혀 문제없이 Pass 확인했다.

해당 칩은 Switching Fq를 300k, 400k 중 선택해서 사용할 수 있는데, PoE에서 이렇게 높은 주파수를 사용하는 경우는 드물 것이라 생각된다.



높은 주파수일수록 당연히 노이즈 절감, 출력단 회로 크기/용량 절감효과가 있다. 대신 부품가격이 비싸진다는 단점...

(실제로 DPA423은 비싸다..)

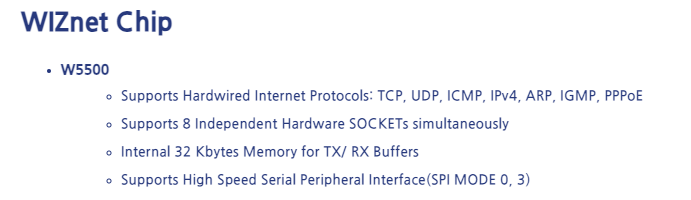

그리고 같이 사용한 WIZnet 사의 W5500칩에 대한 설명이 있다.

10/100 이더넷을 쉽게 사용할 수 있도록 만들어주는 칩이다. 그렇다면 간단히 이 모듈하나로 나의 MCU가 PoE로 전원을 인가받으며, Ethernet을 사용할 수 있게 된다는 얘기다.

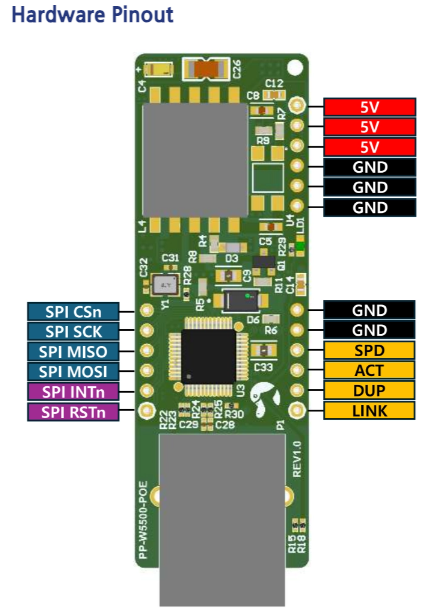

핀아웃에 나와있는 SPI 4개로 Ethernet이 사용이 가능하다. 나머지 많은 핀들은 그저 상태를 나타내주는 핀들과 RST, INT이다.

출력은 따로 5V로 나오게 된다. 해당 출력은 8W까지 가능하다.

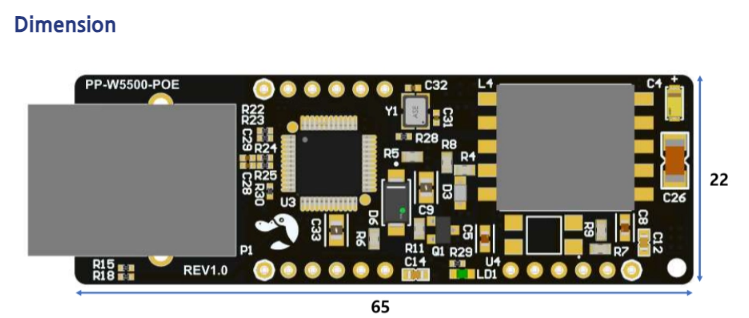

크기는 65 x 22 로 아주 콤팩트 하다는 점이 장점으로 보인다.



현재는 1달러 이벤트도 하고 있다. 택배비와 1달러 부담이면 해당 모듈을 테스트해 볼 수 있다.

이벤트 링크를 남기며 글을 마친다.

https://www.us-platypus.com/45

PLATYPUS
