초소형 산업용 UART to Ethernet 모듈 소개

Modbus 지원을 통해 시리얼 장치를 네트워크에 완벽하게 연결하세요.



소개 (Introduction)

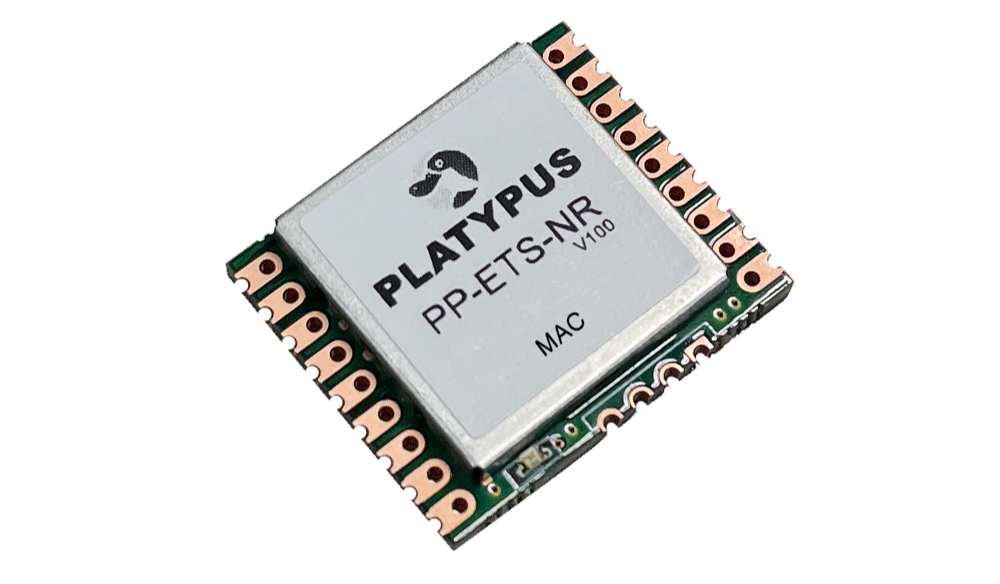

 기존의 시리얼 장치를 현대적인 이더넷 네트워크에 통합하는 것은, 특히 공간이 제한적인 환경에서는 큰 도전이 될 수 있습니다. PLATYPUS의 PP-ETS-NR은 산업 자동화 및 IoT 애플리케이션을 위해 설계된 고성능 초소형 시리얼-이더넷 변환 모듈입니다.

Modbus 센서나 원격 모니터링 시스템을 작업하든, 이 모듈은 아주 작은 폼팩터 내에서 신뢰할 수 있는 10/100Mbps 브리지를 제공합니다.

주요 특징 (Key Features)

• 컴팩트한 디자인: 공간 제약이 있는 임베디드 시스템에 최적입니다.
• 초고속 Serial 속도 : 10/100Mbps 이더넷 및 최대 921kbps UART 속도 지원 (요청시 4Mbps까지 지원가능)
• 산업용 신뢰성: 영하 40°C에서 영상 85°C까지의 넓은 작동 온도 범위를 지원합니다.
• 프로토콜 지원: Modbus TCP 및 Modbus RTU 변환 기능을 내장하고 있습니다.
• 고속 통신: 10/100Mbps 이더넷 인터페이스와 IPv4/IPv6 듀얼 스택을 지원합니다.
• 쉬운 설정: 간편한 AT 커맨드나 웹 기반 설정을 통해 빠르게 구축할 수 있습니다.

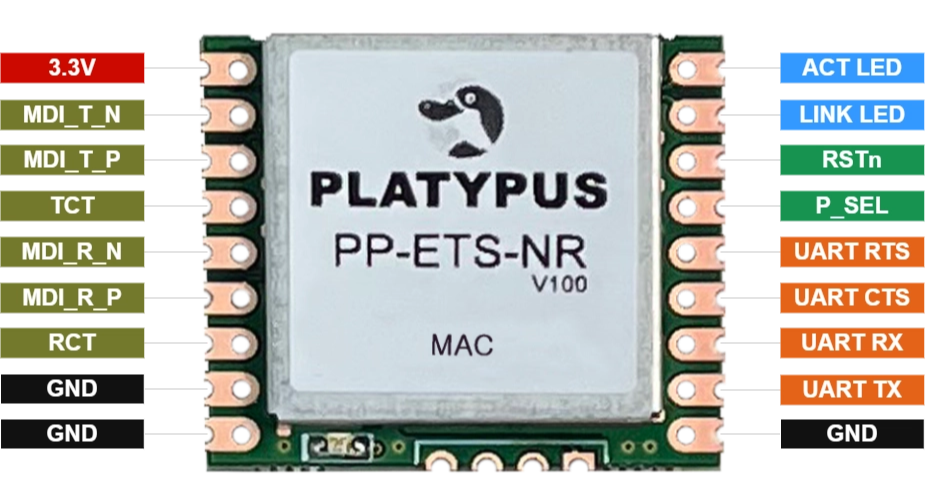

인터페이스

회로 구성에 따라, PoE 기능 추가 가능
RS-232, RS-485, RS-422 지원 가능

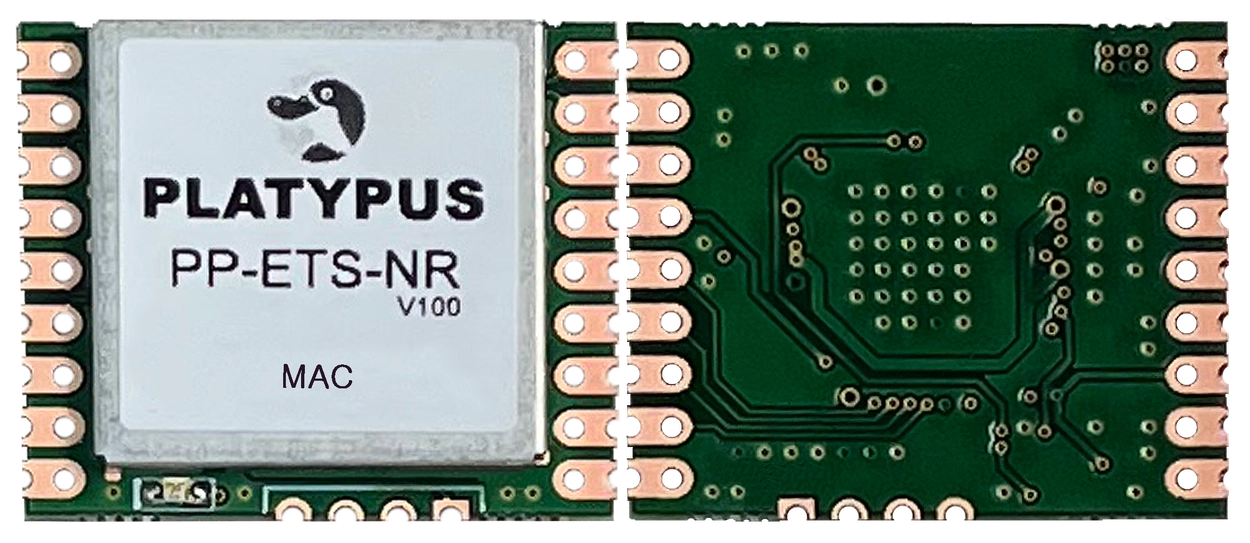

앞-뒤 구성

뒷면 실장 소자가 없어서 SMT 로 모듈을 장착 가능

판매는 Header 있는 버전과 없는 버전 구분해서 판매중

활용 사례 (Use Cases)

• 스마트 팩토리: RS232/485 기반의 PLC를 중앙 관리 서버에 연결.
• 에너지 관리: 이더넷을 통한 전력량계 모니터링.
• 원격 콘솔: 네트워크를 통해 디스플레이가 없는(headless) DIY 프로젝트에 접속.

결론 (Conclusion)

PP-ETS-NR은 기존 컨버터의 부피 없이 "바로 꽂아 쓰는(drop-in)" 네트워킹 솔루션이 필요한 엔지니어들에게 혁신적인 제품입니다. 견고한 설계 덕분에 가혹한 산업 환경에서도 안정적인 연결을 보장합니다.
